（一）輥式擠壓造粒工藝原理

干物料在壓力作用下團聚成致密堅硬的大塊（餅料），稱為擠壓過程；餅料再被破碎篩分后成為顆粒料，稱為造粒過程。擠壓的作用一是將顆粒間的空氣排擠掉，另外是顆粒間距離達到足夠近，以產生范德華力、吸附力、晶橋及內嵌鏈接等吸引力。擠壓造粒的顆粒主要是靠分子之間的作用力形成的顆粒強度。

（二）輥式擠壓造粒工藝流程

輥式擠壓造粒生產的顆粒鉀肥，在國外的機械施肥中得到了廣泛的應用，證明其顆粒形狀不會成為化肥施用的影響因素。國內用擠壓造粒的壓力較低，因此，產品抗壓強度較低，而國外先進擠壓設備的擠壓壓力比國內高2~3倍，因此產品的擠壓強度較高，產品性能較好。

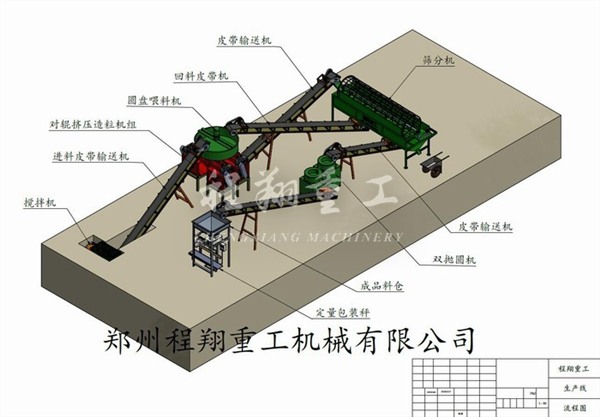

輥式擠壓法生產顆粒鉀肥的工藝流程如圖所示

化肥原料經輥軸式擠壓機擠壓，其原理是通過擠壓使物料成型。擠壓后的產物一般是一塊厚5~20mm的平板（大塊）。輥軸擠壓機的結構和尺寸是由許多參數來確定的，這些參數一般根據物料性質和實驗來確定。在輥軸擠壓機中形成的板塊要進一步破碎，并通過分級才能得到需要的顆粒規格。在通常情況下，最終產品需要經過一到兩步的拋光修整。修整時，一般還要加入防結塊劑。裝置的最終產品是在一定力度范圍內的顆粒狀化肥（1~4mm）。

輥式擠壓造粒工藝特點

1、低能耗

擠壓造粒是物料在常溫下進行造粒，與其它的造粒方法相比，不需要燃油、燃?xì)獾雀稍锎胧?。生產僅需耗電和極少量的冷卻水（用于輥軸冷卻），每噸產品僅耗電約30kw/h。

2、無需另外添加粘合劑

其他的造粒工藝基本都為濕法工藝，必須有干燥過程，相應能耗高，產品水分高。而干法造粒不需要另外的添加劑，只需利用本身的分子間力，簡化了流程、降低了能耗。

3、投資較低

由于省去了干燥過程，同時返料比低（占擠壓機總進料量的35%左右），工藝流程簡單，投資較低。

4、使用的原料顆粒規格范圍大

擠壓造粒對原料的粒度無特殊的要求，1~4mm顆粒狀物料河西粉狀物料都可用，粒度不合格粉狀物料和分裝產品更好用，用粉狀物料可以降低成本。

能力范圍廣

對于擠壓造粒裝置，經濟規模的效應不明顯，裝置能力為1~50t/h都可以進行比較經濟的設計，因此適用的能力范圍廣。

輥式擠壓造粒生產顆粒肥料的缺點是產品的形狀是不規則的顆粒，單不規則的顆粒形狀對化肥的使用并沒有影響，且可以增加修整工序?qū)㈩w粒進一步磨圓。

用擠壓造粒生產的化肥有足夠的強度、粉塵少、不結塊、顆粒規格分布范圍窄、流動性好，所以有較好的經濟效益。

對輥擠壓造粒機整個機器分為四大部分：

1.機架部分：整臺擠壓造粒機主體全部安裝固定在機架上。該機的機架均采用槽鋼焊接而成，結構穩定，材料耐腐蝕，以延長使用壽命，達到特定的工藝要求。

2.傳動聯接部分：電動機帶動皮帶輪、三角帶、減速機傳動，使機頭工作。另有鏈輪、鏈條組成傳動鏈傳遞給破碎分離工作部分。其中傳動減速機與機頭工作部分，用有尼龍柱銷聯軸器相嚙合傳遞驅動。

3.機頭工作部分：由傳動輪通過柱銷聯軸器傳至傳動輥軸，對輥同步運轉由一對開式齒輪保證，主被動軸的兩側有特定的軸承，軸承架組成，安裝在機架上。

4.破碎分離工作部分：物料經過輥擠壓后流向下側的破碎室內，經雙軸狼牙棒的轉動，可分離出球粒和返回料。
